Изготовим телескопическую защиту для металлообрабатывающих станков всех видов

Разработаем и изготовим, модернизируем или отремонтируем телескопический защитный кожух металлообрабатывающего станка или обрабатывающего центра

Выезжаем на замеры в пределах России и СНГ
Проводим "наш-монтаж" или шеф-монтаж
Нажмите кнопку «Запрос цены»!
В течение 2 дней получите коммерческое предложение (КП)
Укажите свои контакты на которые вышлем «Опросный лист», - заполните и отправьте нам. В течение 2 дней пришлем КП!

Для станков и обрабатывающих центров по металлу

Изготовим защитный кожух для металлообрабатывающих станков (обрабатывающих центров):
  • Токарных.
  • Расточных.
  • Фрезерных.

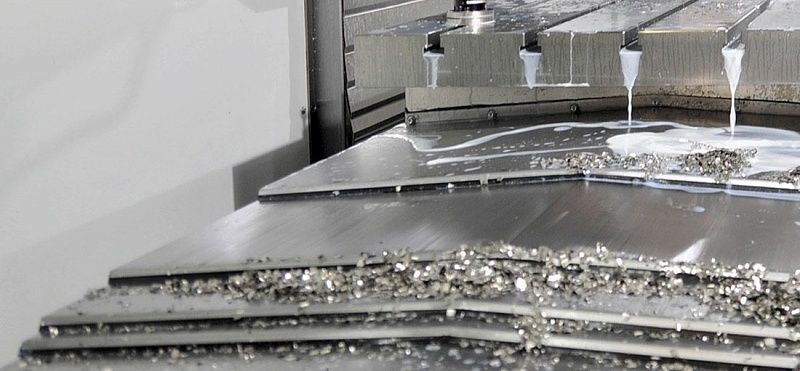

Защита от стружки и СОЖ

Эффективная защита направляющих и подвижных компонентов станков от загрязнений и воздействий:
  • Раскаленной стружки
  • СОЖ и масла - герметичность телескопической защиты к смазочно-охлаждающей жидкости.
  • Механических повреждений и т.п.

Комплектация защитного кожуха

Кликните на заголовки подразделов с 1 по 8, что бы увидеть фото и описание
Общий вид

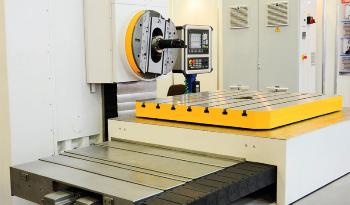

Общий вид телескопической защиты станков

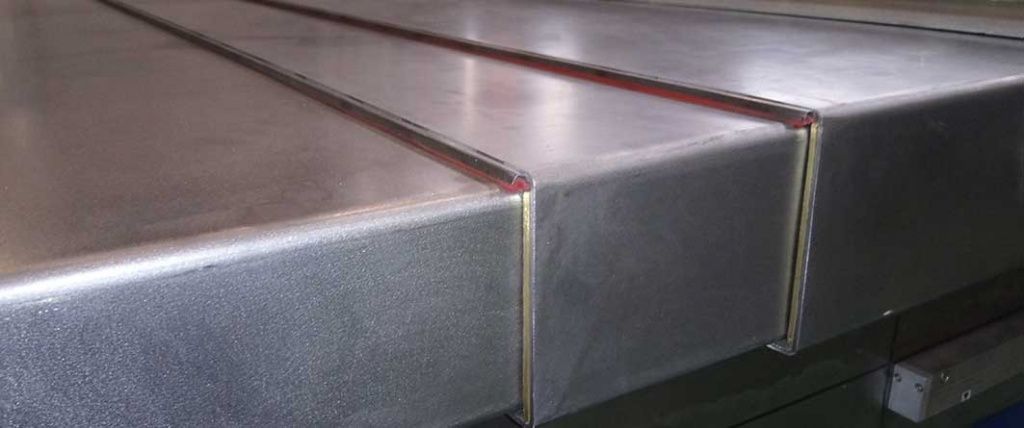

1. Полиуретановые грязесъемники (скребки)
грязесъемники телескопической защиты

Для уплотнителей используется износо- и температуро-стойкий полиуретан. Специальная конструкция грязесъемников эффективно защищает направляющие от попадания СОЖ, масла, пыли, абразива, стружки.

Два варианта комплектации - зависит от требования клиента. На фото вариант для кожуха "Не СОЖ" - в этом случае по верху идет резиновый грязесъемник, а по бокам латунные пластины. Есть второй, герметичный вариант - "Для СОЖ" - где резиновые грязесъемники идут по всему периметру.

2. Стальной каркас
Стальной каркас телескопической защиты станков

Раскрой стального каркаса выполнен в соответствии с чертежами методом лазерной резки, что обеспечивает высокую точность каркаса и качество поверхностей реза.

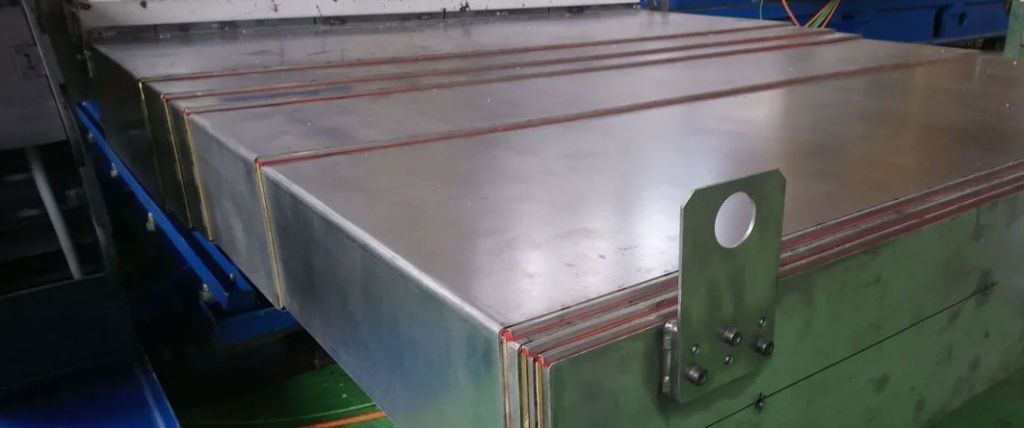

3. Проушины для монтажа
Проушины для монтажа телескопической защиты станков

Для удобства монтажа/демонтажа и транспортировки устанавливаются подходящие варианты креплений - съемные проушины. Которые прорабатываются на стадии 3D-моделирования телескопической защиты и согласовываются с заказчиком.

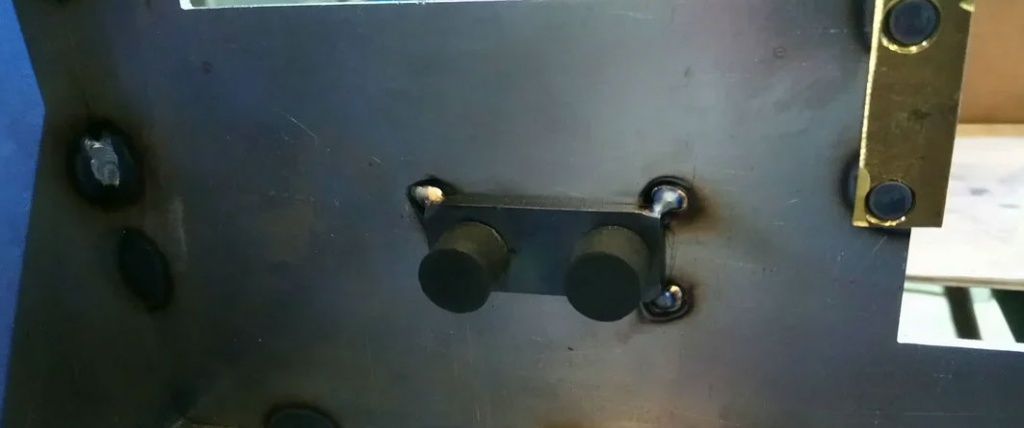

4. Демпферы и амортизаторы
Системы демпферов телескопической защиты станков

Резиновые демпферы для бесшумной работы металлической защиты.

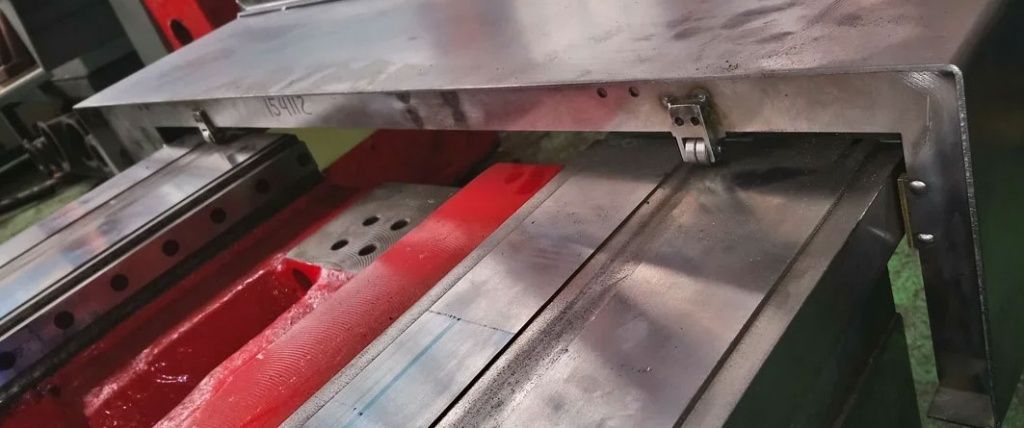

5. Системы скольжения (ролики, слайдеры)
Системы скольжения телескопической защиты

Ролики скольжения могут быть выполнены, по запросу заказчика, как на основе шарикоподшипников, подшипников скольжения, так и на основе капронового или иного материала.

Слайдеры могут быть выполнены из капрона, латуни и иных синтетических материалов.

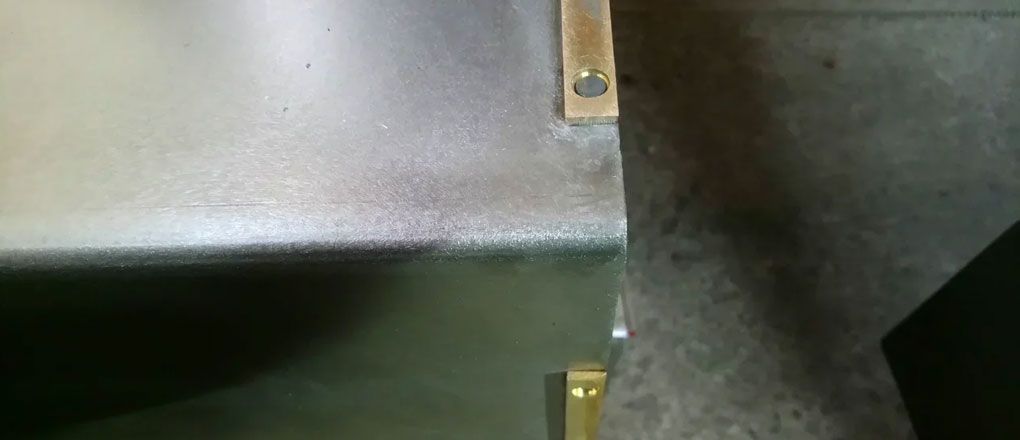

6. Зацепы
Зацепы телескопической защиты

Зацепы, расположенные по периметру кожуха, из бронзы (латуни) предохраняют телескопическую защиту от выпадения отдельных секций.

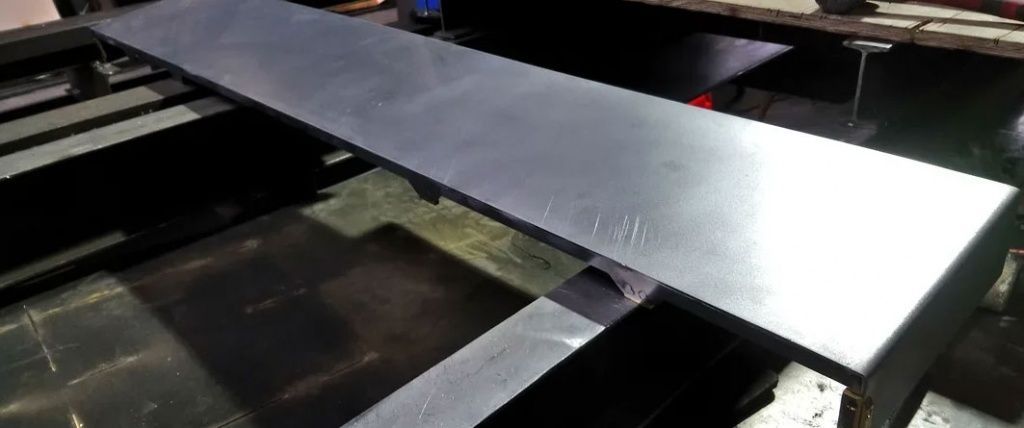

7. Кожух
Кожух телескопический

Поверхность кожуха телескопической защиты проходит обязательный этап шлифования.

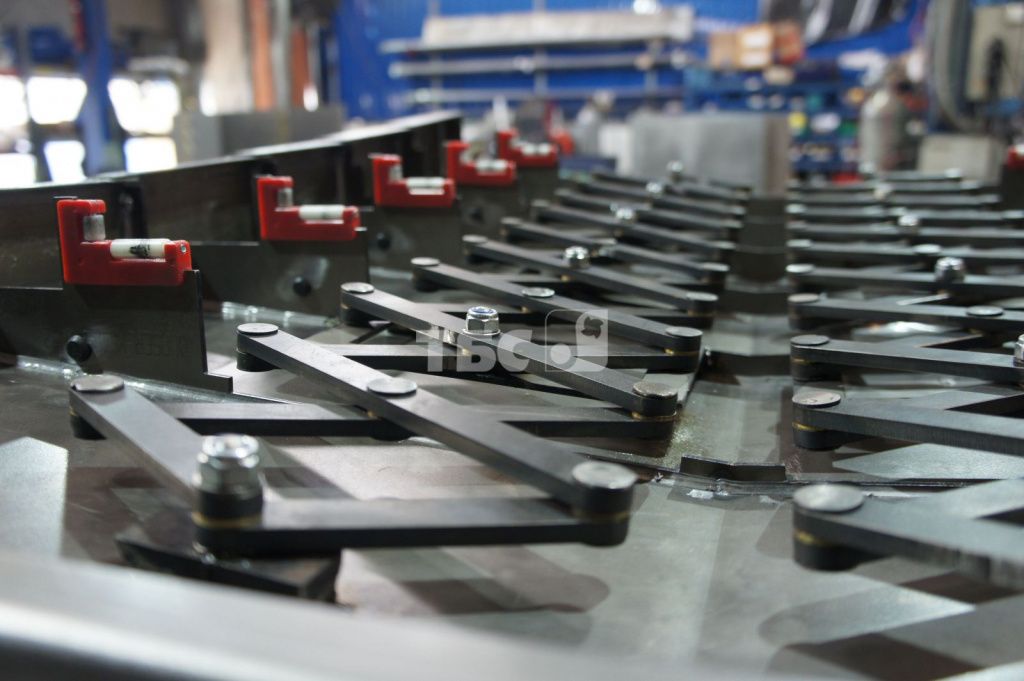

8. Пантограф
Пантограф

Пантограф - механизм для выравнивания и сведения к нулю перекосов секций телескопической защиты направляющих станка. Пантограф устанавливаем по запросу, либо исходя из условий эксплуатации и технических требований.

Материал кожуха

  • высококачественная холоднокатаная листовая сталь
  • нержавеющая сталь

Фотографии телескопической защиты

Каталог

Конструкции телескопической защиты направляющих (ТЗН) и компонентов подвижных осей станков которые выпускает наше предприятие.
Горизонтальная ТЗН
Форма крыши телескопической защиты
по запросу
Форма защиты с наклоном в одну сторону
по запросу
Плоская форма крыши телескопической защиты
по запросу
Плоская форма телескопической защиты
по запросу
Вертикальная ТЗН
Глухая телескопическая защита
по запросу
Телескопическая защита «Перекладина»
по запросу
Вертикальная телескопическая защита
по запросу
Грязесъемники полиуретановые
Грязесъемник полиуретановый

Преимущества

Надежно
Высокая степень эксплуатационной надежности, применяются качественные материалы.
Шеф-монтаж кожуха
Выезжаем на предприятие, где под руководством нашего специалиста, ваши слесаря монтируют кожух.
Для широкого ряда конструкций станков
Изготовим как для станков отечественного или импортного производства, так и по чертежам заказчика - любой формы и габаритов.
Гарантийное и постгарантийное обслуживание
Услуги по ремонту и модернизации ТЗН-защит заказчика.
Выезд на замеры станка
При отсутствии на вашем предприятии специалистов с нужными компетенциями, направляем своих. Которые проводят осмотр и снимают замеры.
Соблюдение требований ГОСТ и ТУ
Соблюдение требований и технических норм, условий заказчика.
Разработка конструкторской документации
Разрабатываем конструкторскую документацию (КД) в полном объеме, включая подетальные чертежи. Разработаем КД для любых импортных или отечественных станков.

Ремонт телескопических защит

Ремонт телескопических защит
  • Капитальный ремонт телескопических защит для фрезерных станков любого производства
  • Сервисное обслуживание
  • Монтажные и пусконаладочные работы (отправляем свою бригаду на ваш завод)
  • Шеф-монтаж телескопических защит (отправляем своего мастера, который руководит вашими рабочими при монтаже)
Модернизация фрезерных обрабатывающих центров серии 2620, 2622
  • Модернизация и ремонт телескопических защит для станков серии 2620 и 2622
  • Подбор аналога, изготовление новых телескопических защит 2A620Ф11, 2А622Ф11, 2В622Ф4
  • Установка пантографов на телескопическую защиту
Разработка конструкторской документации на телескопическую защиту
  • Разработка конструкторской документации документации на любые металлообрабатывающие станки - импортные и отечественные
  • Разработка узлов и механизмов для телескопической защиты металлообрабатывающего станка
  • Выезд нашего конструктора на замеры по России и странам Содружества Независимых Государств

Сертификаты, акты экспертизы, отзывы

На нашу продукцию имеется экспертиза и заключение Минпромторга России по № 719 постановлению Правительства РФ: "О подтверждении производства продукции на территории РФ", см. ниже Акт экспертизы.
